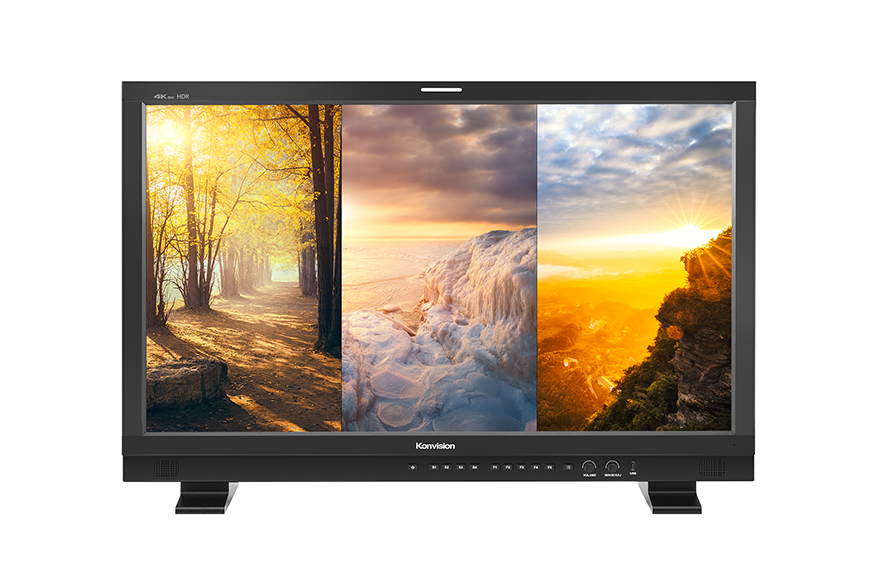

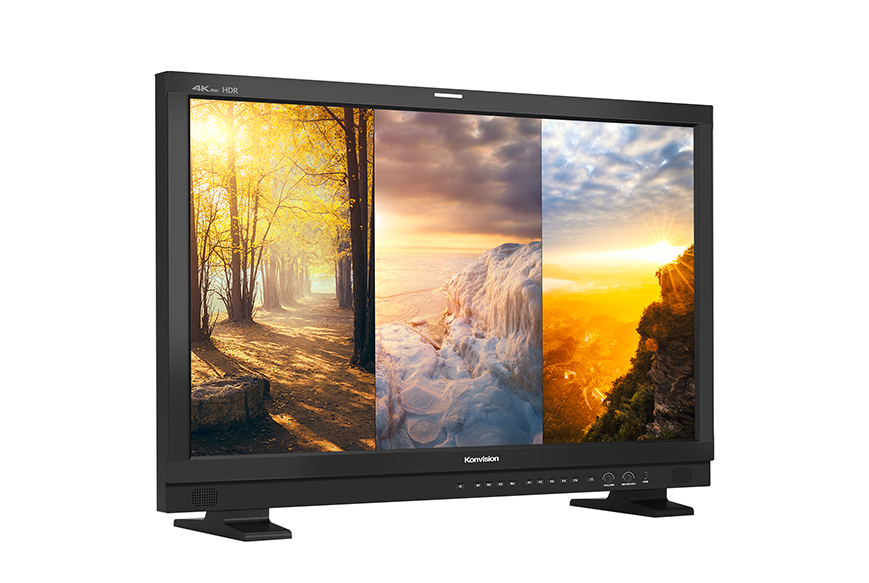

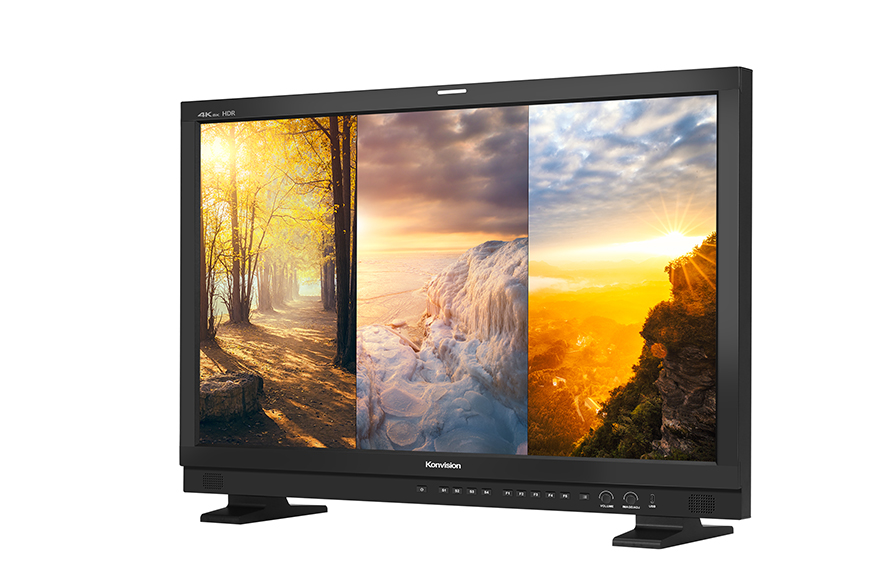

24英寸 12G-SDI 4K/8K HDR旋切监视器
KUM-2434H采用23.8英寸3840×2160 4K IPS液晶面板，10bit （8bit+FRC），10.7亿色，178°H/V全视角，支持HDR HLG&PQ，4 路12G-SDI输入环出，同时配置3G-SDI、HDMI2.0、SFP+光纤模块接 口，支持SD/HD/4K输入，支持4K HDR - HD SDR下变换，内置波形 图、矢量图等图像分析工具，适用于影视拍摄、节目制作、现场直 播、播总控监看等场景，超高清赋能精品创作。
产品特点
- 178°H/V全视角IPS液晶面板，3840×2160 4K分辨率
- 1200nits高亮，10bit（8bit+FRC）1.07B色深
- 12Bit视频信号处理
- 4路12G-SDI输入环出，支持四链路8K、单链路和四链路4K
- 4×12G SQD和2SI格式最高支持8K60P信号
- 1路SFP+光纤模块接口，支持12G/6G/3G/HD/SD-SDI转换后输入
- 1路HDMI 2.0输入环出，支持SDI/SFP+转换输出
- 3D LUT色彩校正支持ColourSpace、Calman主流校色软件
- 支持标准色彩空间：Rec.709/DCI-P3/Rec.2020
- 多种EOTF 选择：Bypass/2.0/2.2/2.4/2.6/2.4(HDR)
- 支持 HDR:ST2084 PQ/ST2084 PQ(softroll), HLG (1.03/1.11/1.16/1.20/1.27/1.33)
- VPID读取和Payload ID识别，自动匹配色彩空间和EOTF
- 支持4K和HD信号自适应画面显示
- 多种摄影机色彩空间和OETF转换成标准色彩空间和EOTF
- 支持加载用户自定义3D LUT表，通过SDI输出
- 支持多种画面显示模式: 单画面模式/画中画/双画面/三画面/四画面
- 任一画面显示模式支持对任一信号源水平镜像，垂直翻转、垂直旋转，比例裁切，全屏缩放，支持横竖画分同屏显示
- 多画分模式支持SDI/HDMI /SFP+不同分辨率&帧率信号同时混合显示
- 多画分模式支持每个窗口独立设置色空间和EOTF曲线，任意画分窗口快速切换至单画面功能
- 支持4K UHD信号下变换成2K HD信号，并通过SDI2输出
- 支持HDR占比分析、HDR/SDR比率画报
- 支持像素点测量功能
- 镜像/旋转/局部放大/静帧
- HDR波形图/矢量图/直方图
- 伪彩色/斑马纹/辅助聚焦
- 宽高比/中心/安全区域等标记功能
- 支持音频表、音频相位图、5.1/7.1全景声相位图
- SDI支持16通道数字音频,HDMI支持8通道数字音频
- VITC1/2、LTC时间码，静态和动态UMD/IMD显示，三色Tally灯
- 场景预设快速调用，快捷键方便操作，支持自定义
- GPI远程控制开启Tally、辅助功能、场景预设等
- 铝合金机壳，内置扬声器、耳机插孔，支持音量调节
功能描述
全视角、超高清IPS液晶面板，4K分辨率
采用23.8英寸IPS液晶面板，具有178°H/V全视角、10bit（8bit+FRC） 高色深、响应速度快等特点，支持3840×2160 4K超高清分辨率，像 素精度是全高清的4倍，画面质感更细腻。

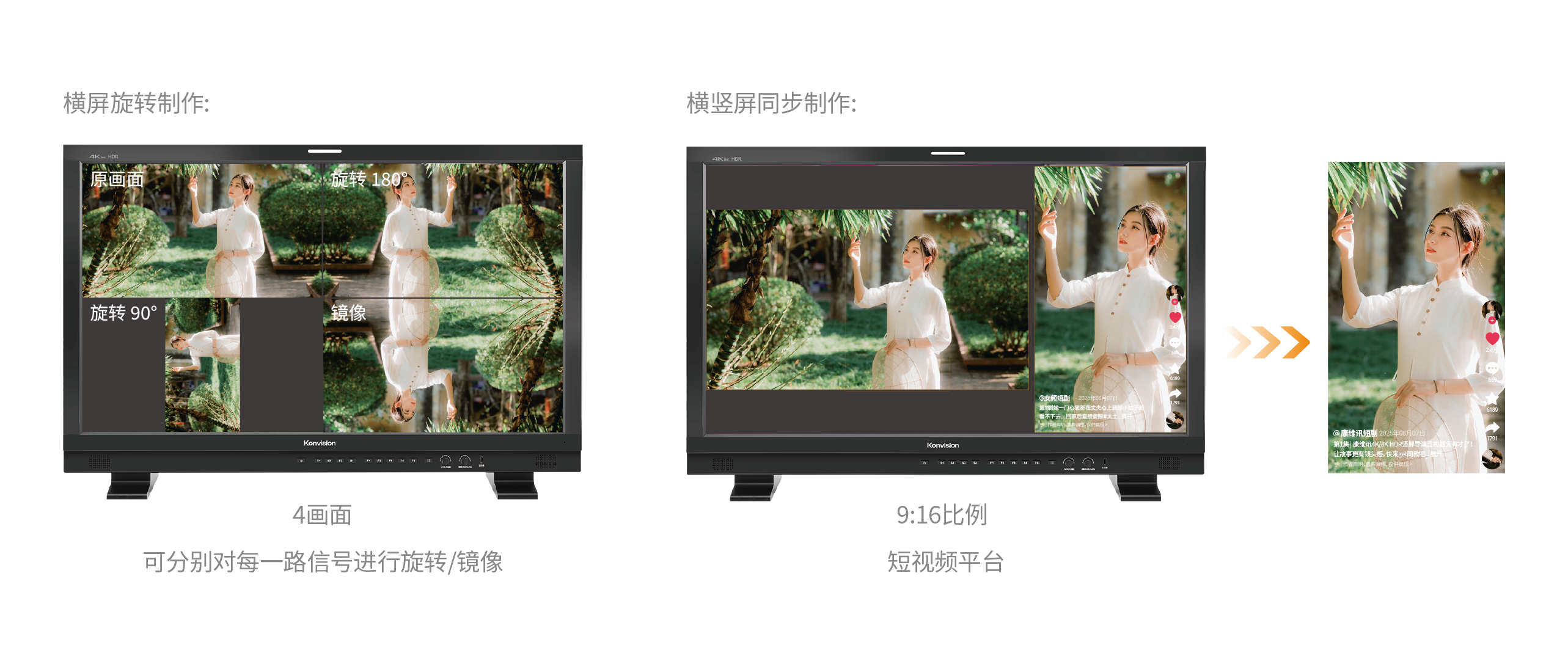

比例裁切 横竖屏同步制作
支持原生旋转和比例裁切，可以对4K画面的任意位置进行比例裁切并 同屏对比，针对内容分发的不同平台直观预览需要保留的画幅区域。
4 路 12G-SDI 输入环出，8K 超高清监看
配备 4 路 12G-SDI 以及 HDMI、SFP+ 光纤模块信号接口，支持 4×12G-SDI 四链路 8K 输入、4×3G-SDI 四链路或 1×12G-SDI 单链路 4K 输入，四链路输入支持 SQD 和 2SI 格式。

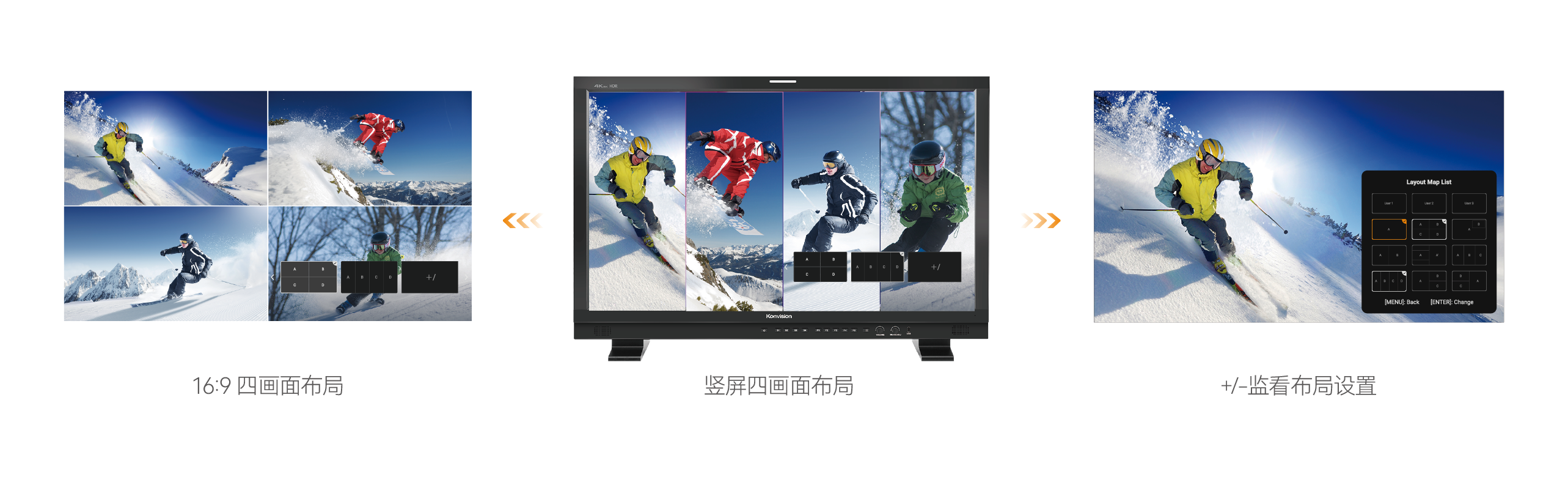

自定义布局母版 F键快速换源
配置5个可自定义的快捷键，除了快速调用监看辅助工具，还可将不同 信号接口输入源绑定在按键上，快速进行切换，或直接绑定配置好的 多画面布局，一键更改多种监看布局。

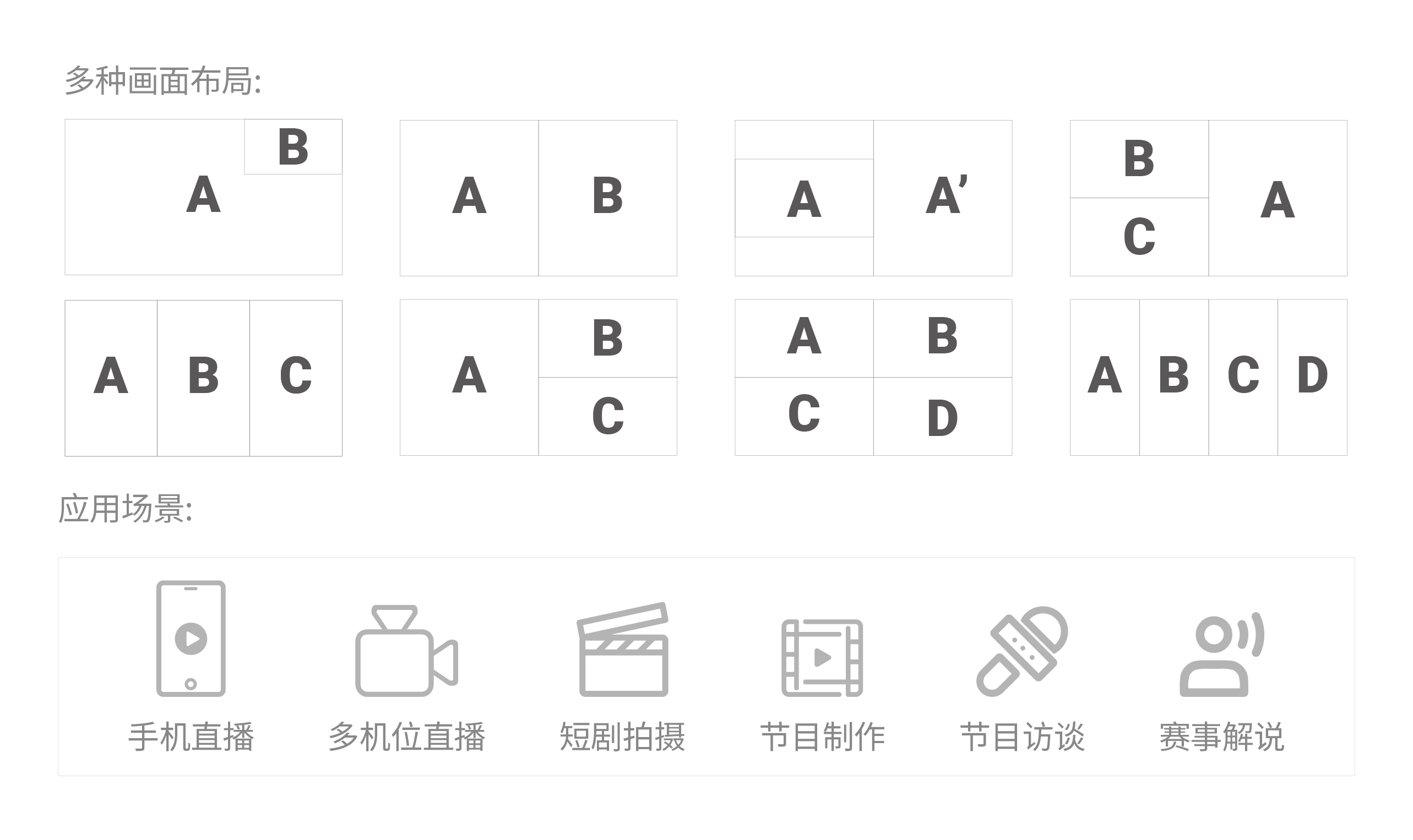

多种画面布局可选 横竖两用监看
支持单画面、PIP/PBP、三画面和四画面同时显示，每路信号都可进 行旋转，在不竖立屏幕的情况下便可监看多路横屏/竖屏画面。
3D-LUT色彩校正技术，支持ColourSpace、Calman
每一台康维讯监视器在出厂前均经过严格的色彩校正，自主研发四面体插值算法3D LUT色彩校正技术，支持Calman和ColourSpace两大主流校色软件，采用专业级别探头（色度计K10-A/CR300/CR100等）完成色彩校准。
多种HDR/色彩空间可选，Payload ID智能识别
支持高动态范围（HDR）监看，提供标准HDR EOTF，内置多种标准色彩空间以及EOTF，同时支持VPID读取显示和Payload ID智能识别，自动匹配色彩空间和EOTF。
内置多种摄像机Log颜色管线，精准色彩还原
内置多种主流品牌摄像机Log颜色管线，实现摄影机色彩空间和OETF对应转换至标准色彩空间和EOTF，展现更多色彩和细节，以便在监视器上查看和编辑。
自定义3D LUT导入&输出
用户通过USB端口/网口加载并储存多个自定义3D LUT表，同时可以设置将自定义LUT随画面输出，有效简化DIT和后期制作等工作的调色过程。
四画分支持混合格式监看
四画分模式支持同时接入四路不同信号源，并且支持SDI/HDMI/SFP+混合分辨率帧率信号同屏显示，各个画分窗口独立设置色彩空间和EOTF、单独显示HDR波形图，在有限空间里实现整个系统集中监看。
4K HDR- HD SDR下变换功能
配置4K HDR- HD SDR转换器功能，通过单链路SDI实现4K-HD下变换、HDR-SDR转换，支持CMG LUTs、NBCU LUTs制作标准，满足4K HDR和高清SDR高质量同播制作需求。
HDR占比分析，符合央视HDR视频制作规范
统计并显示 HDR 参考白（＞203nits）、HDR 映射白（＞260nits）在整体 画面的占比情况，超出《实施指南》* 参考数值则给予预警提示，确保超高 清视频符合中央广播电视总台 HDR 视频制作规范。
*《4K 超高清和高清兼容制作及频道同播实施指南 (2024 版 )》指出：后期制作应使用 HDR 映 射白电平进行视频信号亮度的调整，以确保节目内各镜头间以及节目与节目衔接间，视频信号 HDR 参考白基准亮度为 203nits，超出部分被认为是 HDR 高光，HDR 高光占比不宜超过整体画 面的 25%。

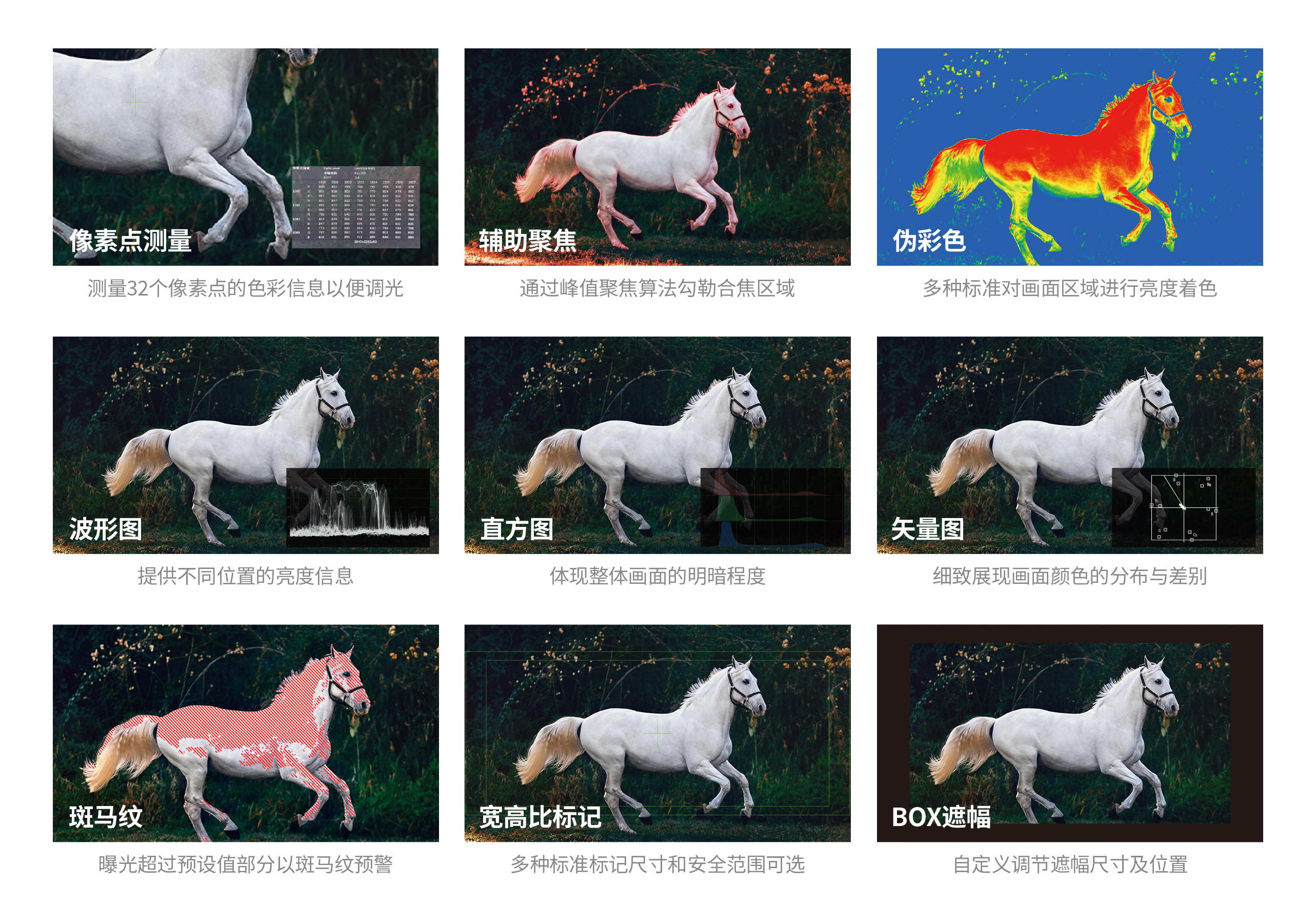

专业图像分析工具
规格参数
| 显示尺寸 | 23.8" |
| 显示像素 | 3840×2160 |
| 屏显比例 | 16:9 |
| 可视角度 | 178°(水平) / 178°(垂直) |
| 色深 | 10bit（8bit+FRC）1.07B |
| 背光 | LED |
| 亮度 | 1200 cd/m2 |
| 对比度 | 1000:1 |
