KUM-5520Q

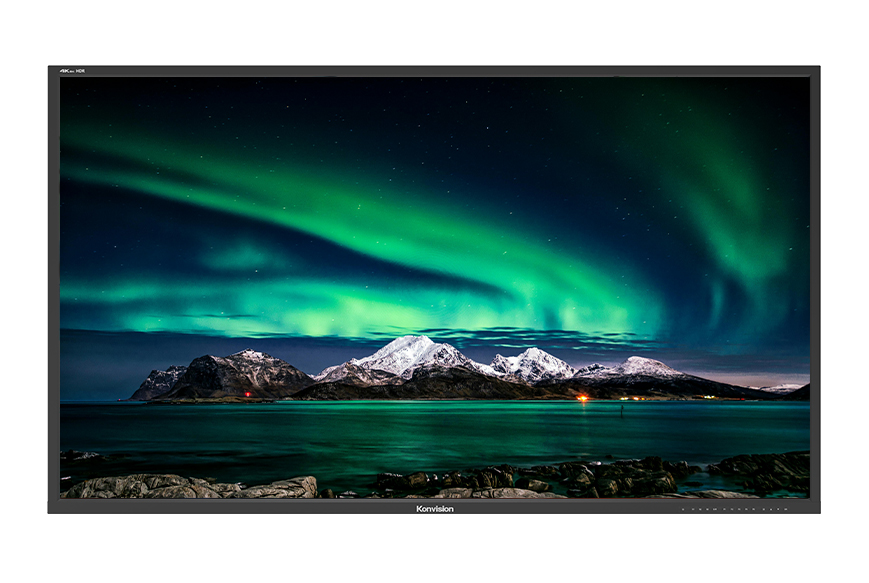

55英寸 4K/8K HDR 12G-SDI监视器

KUM-5520Q采用55英寸3840×2160分辨率的10Bit IPS屏,500Nits亮度,1100:1对比度,窄边框大屏+正面按键设计,大视野,可内嵌安装;支持4路12G-SDI输入环出,兼容4K/8K信号,配置SDI SFP+光纤模块、HDMI2.0接口,搭载12bit视频处理引擎,图像显示零延迟,同时内置波形图、矢量图等专业图像分析工具,十分适用于影视拍摄、节目制作、现场直播、播总控监看等场景,超高清赋能精品创作。

立即咨询 单页下载

如需下载,请联系我们获取密码。

产品特点

● 全视角10Bit IPS液晶面板,3840×2160真4K分辨率

● 窄边框+正面按键设计,支持内嵌安装,占用空间更小

● 12Bit视频信号处理,图像无延迟

● 4路12G-SDI输入环出,支持8K四链路、4K单链路和四链路

● 支持四链路SQD和2SI格式8K60P、4K60P信号

● 12G-SDI实现70米直径范围内高速传输

● 1路SFP+光纤模块接口,支持SDI转换后输入

● 1路HDMI 2.0输入环出,支持SDI/SFP+转换输出

● 单画面/四画分模式,四画分任一窗口可快速切换至单画面

● 四画分模式可同屏监看SDI/HDMI/SFP+混合信号

● 四画分模式各窗口可独立设置色彩空间与EOTF

● 单画面模式支持色彩空间对比功能

● 支持HDR:HLG(1.03/1.11/1.16.1.20/1.27/1.33)、PQ(softroll)

● 支持标准色彩空间:Rec.709/EBU/DCI-P3/DCI-P3 D65/Rec.2020

● VPID读取和Payload ID识别,自动匹配色彩空间和EOTF

● 多种摄影机色彩空间和EOTF对应转换到HDR/SDR标准内容

● 3D LUT 色彩校正支持ColourSpace、Calman主流校色软件

● 支持加载自定义3D LUT表(用户1-6)

● 4K HDR信号下变换2K SDR信号输出,支持3D LUT同步输出

● 镜像/旋转/局部放大/静帧/全扫描/过扫描/行场延时

● HDR占比分析/波形图/矢量图/直方图

● 提供专业的像素点测量功能

● 伪彩色/斑马纹/辅助聚焦/全蓝&黑白模式

● 宽高比/中心/安全区域等标记,BOX控制调节

● 16通道音频,任选2通道输出

● 支持4.1通道音频,支持音频相位图

● VITC1/2、LTC时间码,静态和动态UMD/IMD显示

● 5种可选场景预设,支持自定义

● USB/网口用于升级软件和导入LUT表

● GPI远程控制开启Tally、辅助功能、场景预设等

● 铝合金机壳,内置扬声器

功能描述

8K 信号

康维讯12G-SDI 8K 监视器最大可支持8192x4320 60P 信号 , 8K 标准信号格式包括4320p23.98、24、25、29.97、30、50、59.94 和60P。凭借先进的信号处理技术, 8K HDR 监视器可助用户查看真实色彩还原的世界。


17英寸12G-SDI 8K监视器




运动自适应隔行转逐行

先进的信号处理技术和独有的视频处理引擎一运动自适应隔行转逐行, 实现快动作画面优异的快速响应性能, 通过精准的算法解决运动画面的模糊和锯齿问题,使图像更加清晰流畅,满足更高图像要求的各种应用和场景, 例如体育直播、摄像机移摇和字幕滚动等。


65英寸 KUM-6510W 监视器



窄边框,可内嵌

采用紧凑美观的窄边框设计,超高屏占比,可视空间更大,同时采用正面按键结构设计,支持内嵌式安装,占用空间更小。




ColourSpace 和Calman 色彩校正软件

康维讯监视器出厂校色全部采用Klein K10-A 及CR300 等高精度色彩校准仪器。K10-A 的校色精度是普通级分析仪i1 Display Pro 的100 倍。而CR300 的光谱带宽达到了惊人的2 纳米级别, 波长分辨率高达0.8nm/pixel,它的极端低亮度测量达到全球顶尖水平。随着4K 和8K 超高清时代的来临,为了更真实的色彩表现以及HDR 高动态范围的细节再现,高精度校准仪器已经成为4K 监视器校准的必备条件。康维讯监视器通过采用顶级校准仪器以及完善的色彩管理体系,保证监视器具备精确的色彩还原能力。


65英寸12G-SDI 8K监视器




支持导入自定义3D LUT较色表

用户可根据自己的需要加载2种不同颜色类型的3D LUT文件,从而使DIT和后期制作等工作变得更加简单直观,优化了工作流程,提高了工作效率。


24英寸P3电影级监视器




支持HDR波形,显示亮度值(nit),HDR占比分析

HDR参考白基准为 203nit, 超过203nit部分被认为是HDR 高光,且HDR 高光占比不宜超过整体画面的20%。HDR波形图、HDR百分比显示功能,可以让HDR数据分析更为直观和便捷,让节目创作者更轻松地掌握HDR部分在整个画面的合理占比,实现更理想的艺术创作效果。


17英寸12G-SDI 8K监视器




高动态范围(HDR)显示

康维讯8K 和4K 系列和全高清KVM-6X 系列监视器支持HDR 显示功能, HDR的可选模式包括PQ(ST2084)、HLG。支持可以显示更大的亮度动态范围, 并提供极高水平的图像质量和图像还原。


17英寸12G-SDI 8K监视器




2SI 和SQD 格式4K/8K 信号模式


17英寸12G-SDI 4K监视器

4K/8K 2 Sample Interleave (2SI) 模式:基于像素进行分割


17英寸12G-SDI 8K监视器


4K/8K Square Division (SQD) 模式:基于象限进行分割




四画分模式支持不同格式同时混合显示

四画分模式支持4K/高清/标清(i/p)不同格式信号同时混合显示。任意2路画面可一键全屏显示,亦可通过GPI控制任意四路画面全屏显示。每个画面色空间和动态范围都可以单独设置。四个画面都能独立显示HDR波形图。


17英寸12G-SDI 8K监视器




支持多种伽玛、EOTF 曲线转换

康维讯8K 和4K 系列监视器支持Gamma2.0, 2.2, 2.4, 2.6选择,支持适用于广电行业/ 数字电影标准的多种EOTF 曲线转换,包括SONY S-log1/2/3, ARRI Log-C, Canon C-log1/2/3,Panasonic V-log/log(softroll)等,实现与摄像机系统完美结合使用。


17英寸12G-SDI 8K监视器




暗部细节查看功能

黑色拉伸功能旨在帮助画面的低亮度画面部分进行亮度提升。在不会降低明亮区域图像质量、不改变黑电平且不影响中间色调的情况下增加阴影细节。


17英寸12G-SDI 4K监视器




4K BOX标记功能

BOX功能实现在监视器上灵活设置安全框的高度和宽度,以及上下左右的位置挪移。方便摄影师在拍摄时根据画幅比例灵活调整,为实现传统电视与移动端同时制播带来极大便利。


17英寸12G-SDI 8K监视器




4K HDR 波形图 | 矢量图

4K HDR 波形图 , SDI 和 HDMI(可选) 信号都支持:波形图、矢量图、直方图、音频相位等功能;并可以实现上述多种图像分析功能同时显示在屏幕下方 , 测量精确度达到专业测试仪器水平。波形图还具有峰值报警功能。


17英寸12G-SDI 8K监视器




辅助聚焦功能

辅助聚焦功能是红色锐化图像边缘显示图像,帮助摄影师进行聚焦操作,此功能与放大功能结合使用,辅助聚焦的效果更佳。


65英寸 KUM-6510W 监视器




伪彩色功能

伪彩色功能是指分析整幅画面的亮度分布用冷暖色重新显示,方便拍摄时的用光和后期制作。


17英寸12G-SDI 8K监视器




斑马纹

斑马纹功能是指当曝光度超过预设值时,监视器屏幕出现斑马斜纹,以准确反映视频画面的曝光情况,有助于提示摄像师调整光圈获得合适的曝光值。


17英寸12G-SDI 8K监视器

规格参数

面板
显示尺寸55"
显示像素3840 x 2160
屏显比例16:9
可视角度178°(水平) / 178°(垂直)
色深1.07B
背光LED
亮度500cd/m2
对比度1100:1


信号输入
信号输出
信号格式
音频输入/输出
其他参数

固件升级
