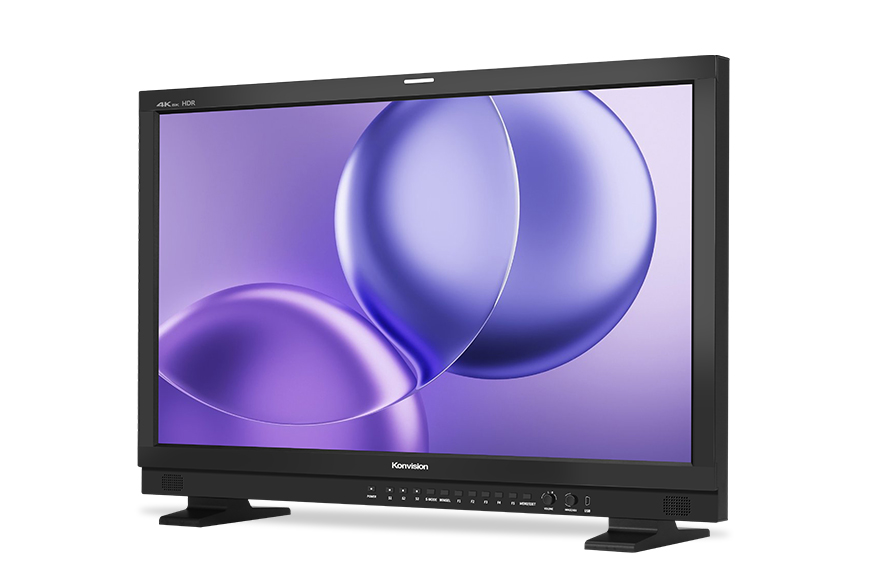

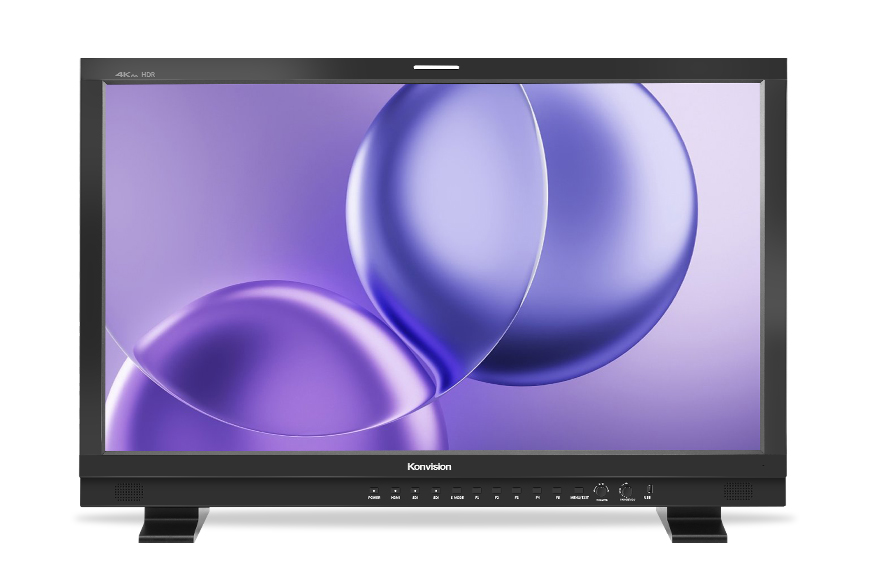

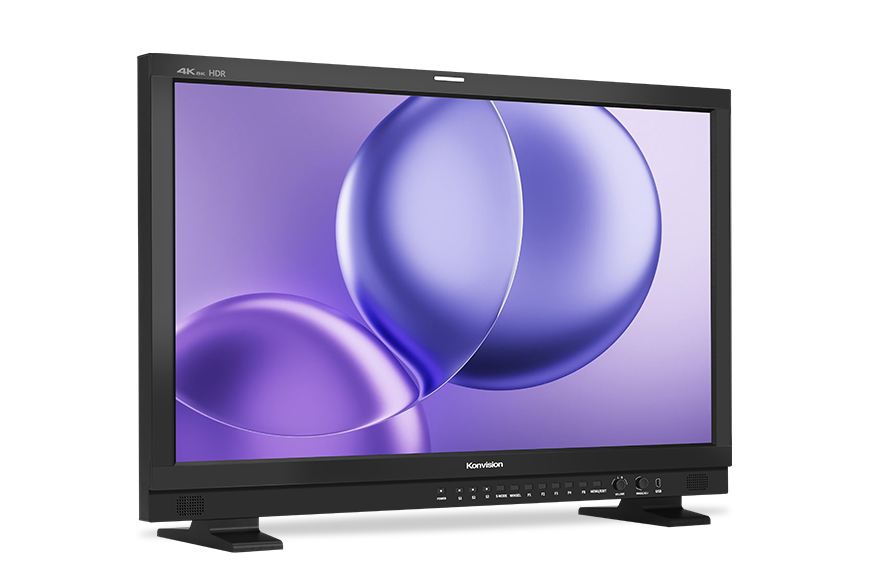

KUM-2720QD

27英寸 12G-SDI 4K/8K HDR监视器

KUM-2710QD支持4路12G-SDI输入环出,兼容8K信号,配置SDI SFP+光纤模块、HDMI2.0接口;≥98% DCI-P3色域,1000Nits高亮,支持PQ&HLG HDR,精确还原真实色彩,同时内置波形图、矢量图等专业图像分析工具, 支持4K HDR - HD SDR下变换,十分适用于影视拍摄、节目制作、现场直播、播总控监看等场景,超高清赋能精品创作。

立即咨询 单页下载

如需下载,请联系我们获取密码。

产品特点

- 178°H/V全视角IPS液晶面板,3840×2160真4K分辨率

- 12Bit视频信号处理,图像零延时显示

- 4路12G-SDI输入环出,支持四链路8K、单链路和四链路4K

- 4×12G SQD和2SI格式最高支持8K60P信号

- 1路SFP+光纤模块接口,支持SDI转换后输入

- 1路HDMI 2.0输入环出,支持SDI/SFP+转换输出

- 3D LUT色彩校正支持ColourSpace、Calman主流校色软件

- 支持标准色彩空间:Rec.709/DCI-P3/Rec.2020

- 多种 Gamma 选择:Gamma2.0/2.2/2.4/2.6

- HDR:HLG(1.03/1.11/1.16/1.20/1.27/1.33)、ST2084 PQ/(softroll)

- VPID读取和Payload ID识别,自动匹配色彩空间和EOTF

- 多种摄影机Log色彩管线对应转换到标准色彩空间

- 支持加载用户自定义3D LUT表,通过SDI输出

- 四画分模式可同屏监看SDI/HDMI/SFP+混合分辨率帧率信号

- 四画分模式各窗口可独立设置色彩空间与EOTF

- 四画分模式下,任一窗口可以快速切换至单画面

- 支持4K信号下转换2K/高清信号,并通过SDI输出

- 支持HDR占比分析和像素点测量功能

- 镜像/旋转/局部放大/静帧/全扫描/过扫描/行场延时

- 波形图/矢量图/直方图/音频表/音频相位图

- 伪彩色/斑马纹/辅助聚焦/全蓝&黑白模式/暗部&亮部细节查看

- 宽高比/中心/安全区域等标记功能,支持BOX遮幅控制调节

- 每路SDI解嵌16通道音频,任选2通道输出,支持4.1通道音频

- VITC1/2、LTC时间码,静态和动态UMD/IMD显示,三色Tally灯

- 场景预设快速调用,快捷键方便操作,支持自定义

- GPI远程控制开启Tally、辅助功能、场景预设等

- 支持608/708 CC隐藏字幕功能

- 铝合金机壳,配置扬声器、耳机插孔,支持音量调节


功能描述

全视角、超高清IPS液晶面板,真4K分辨率

采用IPS液晶面板,具有178°H/V全视角、10bit高色深、响应速度快等特点,覆盖98%以上DCI-P3色域,支持3840×2160真4K超高清分辨率,像素精度是全高清的4倍,画面质感更细腻。

17英寸12G-SDI 8K监视器




4 路 12G-SDI 输入环出,4K/8K 超高清监看

配备 4 路 12G-SDI 以及 HDMI、SFP+ 光纤模块信号接口,支持 4×12G-SDI 四链路 8K 输入(8K 标准信号格式包括4320p23.98、24、25、29.97、30、50、59.94 和60P)、4×3G-SDI 四链路或 1×12G-SDI 单链路 4K 输入,四链路输入支持 SQD 和 2SI 格式。




3D-LUT色彩校正技术,支持ColourSpace、Calman

每一台康维讯监视器在出厂前均经过严格的色彩校正,自主研发四面体插值算法3D LUT色彩校正技术,支持Calman和ColourSpace两大主流校色软件,采用专业级别探头(色度计K10-A/CR300/CR100等)完成色彩校准。





多种HDR/色彩空间可选,Payload ID智能识别

支持高动态范围(HDR)监看,提供标准HDR EOTF,内置多种标准色彩空间以及Gamma,同时支持VPID读取显示和Payload ID智能识别,自动匹配色彩空间和EOTF。






内置多种摄像机Log颜色管线,精准色彩还原

内置多种主流品牌摄像机Log颜色管线,实现摄影机色彩空间和EOTF对应转换至标准色彩空间和EOTF,展现更多色彩和细节,以便在监视器上查看和编辑。





自定义3D LUT导入&输出

用户通过USB端口/网口加载并储存8个自定义3D LUT表,同时可以设置将自定义LUT随画面输出,有效简化DIT和后期制作等工作的调色过程。





四画分支持混合格式监看

四画分模式支持同时接入四路不同信号源,并且支持SDI/HDMI/SFP+混合分辨率帧率信号同屏显示,各个画分窗口独立设置色彩空间和EOTF、单独显示HDR波形图,在有限空间里实现整个系统集中监看。




4K HDR- HD SDR下变换功能

配置4K HDR- HD SDR转换器功能,通过单链路SDI实现4K-HD下变换、HDR-SDR转换,支持CMG LUTs、NBCU LUTs制作标准,满足4K HDR和高清SDR高质量同播制作需求。




HDR占比分析,符合央视HDR视频制作规范

统计并显示 HDR 参考白(>203nits)、HDR 映射白(>260nits)在整体 画面的占比情况,超出《实施指南》* 参考数值则给予预警提示,确保超高 清视频符合中央广播电视总台 HDR 视频制作规范。


*《4K 超高清和高清兼容制作及频道同播实施指南 (2024 版 )》指出:后期制作应使用 HDR 映 射白电平进行视频信号亮度的调整,以确保节目内各镜头间以及节目与节目衔接间,视频信号 HDR 参考白基准亮度为 203nits,超出部分被认为是 HDR 高光,HDR 高光占比不宜超过整体画 面的 25%。




专业图像分析工具




丰富构图辅助工具

设有中心标记、宽高比标记等功能,提供多种标准标记尺寸并允许自 定义,可同步设置安全范围,同时支持 BOX 遮幅控制调节







规格参数

面板
屏幕尺寸27"
分辨率3840×2160
屏显比例16:9
可视角度178°(水平) / 178°(垂直)
色深1.07B
背光LED
亮度1000cd/m2(峰值亮度)
对比度1000:1
