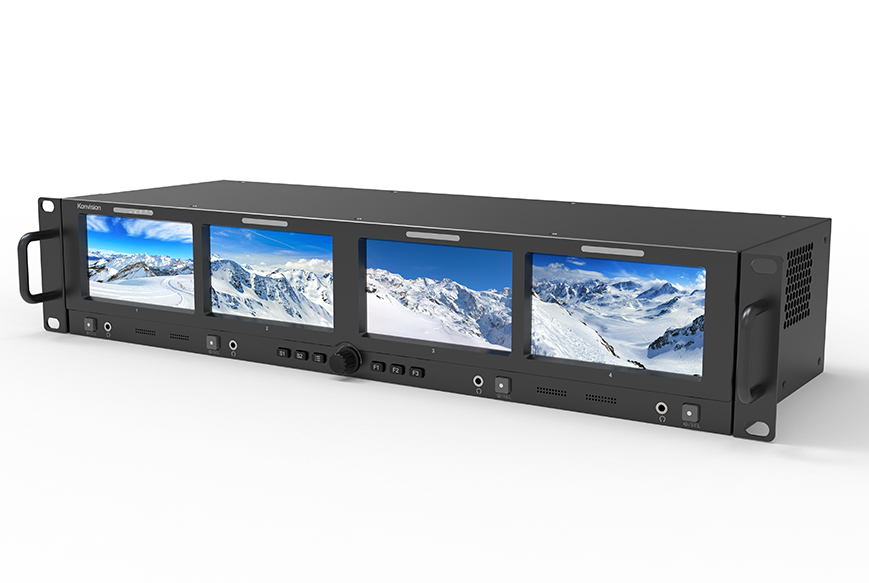

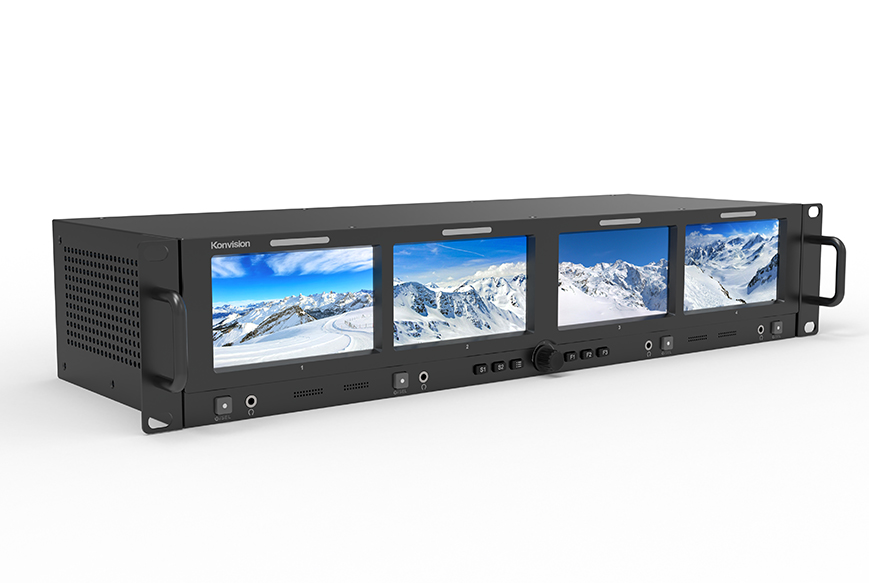

KRM-404U (2RU)

4×4.1英寸 12G-SDI 4K 四联机柜式监视器

KRM-404U采用 4×4.1 英寸1280x720 高清 IPS液晶面板,19 英寸2U标准机柜安装,支持HDR自适应,单屏配置 12G/6G/3G/HD/SD-SDI、 HDMI2.0 视频接口,最高支持三路4K信号同时输入。此外,四联机柜式监视器支持示波器全屏显示功能,提供更清晰的示波图像,有效满足播出机房、转播车、EFP 等场景的高端需求。

立即咨询 单页下载

如需下载,请联系我们获取密码。

产品特点

- 170°H/V广视角IPS液晶面板,1280×720 HD分辨率

- 19英寸2U标准机架安装,4.1英寸四屏显示

- 单屏2路12G-SDI输入带1路环出,向下兼容6G/3G/HD/SD-SDI

- 单屏1路HDMI 2.0输入,最高支持4096×2160P60Hz

- 单屏最高支持三路4K信号输入,实现各路信号快速切换监看

- 3D LUT色彩校正支持ColourSpace、Calman主流校色软件

- 支持标准色彩空间:Rec.709/EBU/DCI-P3/DCI-P3 D65/Rec.2020

- 支持HDR:HLG(1.03/1.11/1.16/1.20/1.27/1.33)、ST2084 PQ/(softroll)

- VPID读取和Payload ID识别,自动匹配色彩空间和EOTF

- 支持标准EOTF:Gamma 2.0/2.2/2.4/2.6

- 支持Arri、Sony、Canon、DJI、Panasonic等主流品牌多种摄像机EOTF

- 9300K/6500K/5500K色温可选,支持用户自定义色温调整

- USB/网口用于加载自定义3D LUT表(用户1-2)和升级软件

- HDR占比分析功能,符合央视HDR视频制作规范

- 波形图/矢量图/直方图/音频表/音频相位图

- 支持示波器单屏显示功能,主屏看画面,副屏看波形

- 镜像/旋转/局部放大/静帧/全扫描/过扫描/行场延时

- 伪彩色/斑马纹/辅助聚焦/全蓝&黑白模式

- 宽高比/中心/安全区域等标记功能,支持BOX遮幅控制调节

- 每路SDI解嵌16通道音频,任选2通道输出

- 配置立体声扬声器、3.5mm耳机插孔

- 3种时间码可选:VITC1、VITC2、LTC

- 静态和动态UMD显示,支持TSL3.1/4.0/5.0协议

- 配置远程接口,支持以太网/GPI远程控制

- 支持F功能键快捷调用辅助工具,提升操作体验

- 支持608/708 CC隐藏字幕功能

- 铝合金机壳,配置Tally灯


功能描述

4x4.1



转播车、EFP箱载系统首选

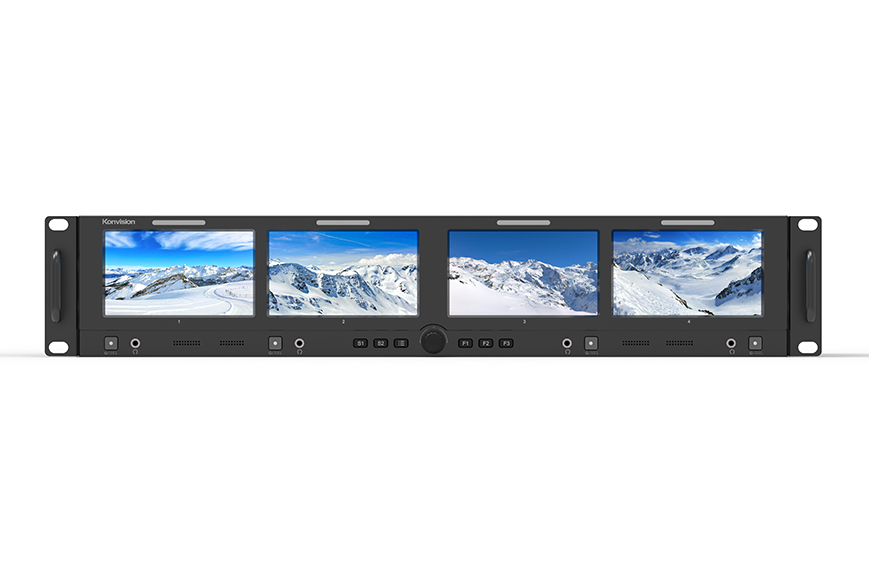

采用4×4.1英寸全高清IPS液晶面板,标准19英寸机柜安装尺寸,

适用于播出工作、后期制作、现场监看、转播车、EFP箱载系统等更多场合,满足高质量SDI/HDMI监看。


4x4.1

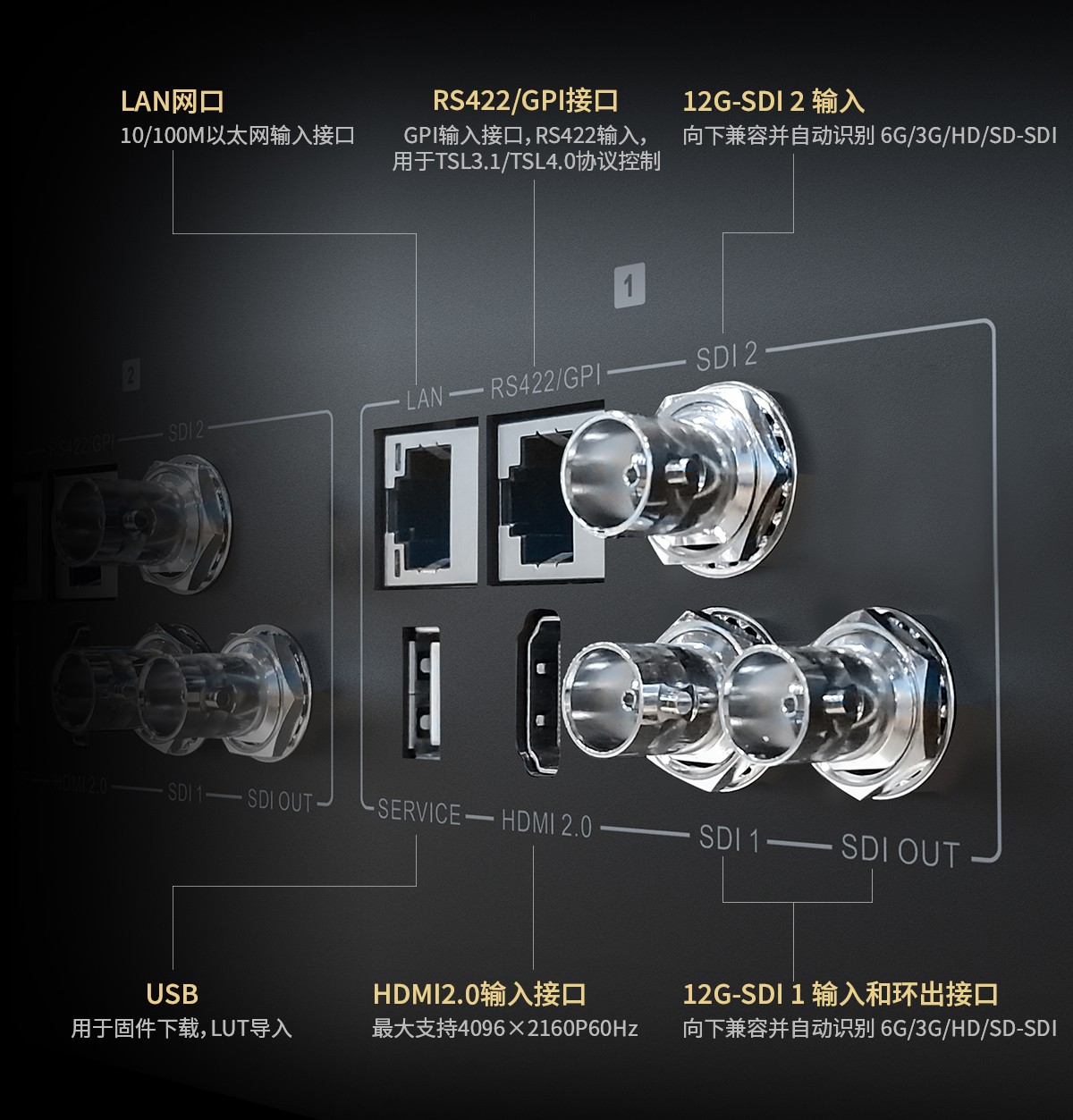

丰富的视频接口

单屏配置 12G-SDI两路输入、一路输出,HDMI一路输入,最高支持三路 4K 信号输入,

单屏就能实现SDI-1/SDI-2/HDMI信号快速切换,轻松拓展各类场景,同时兼顾更高效。

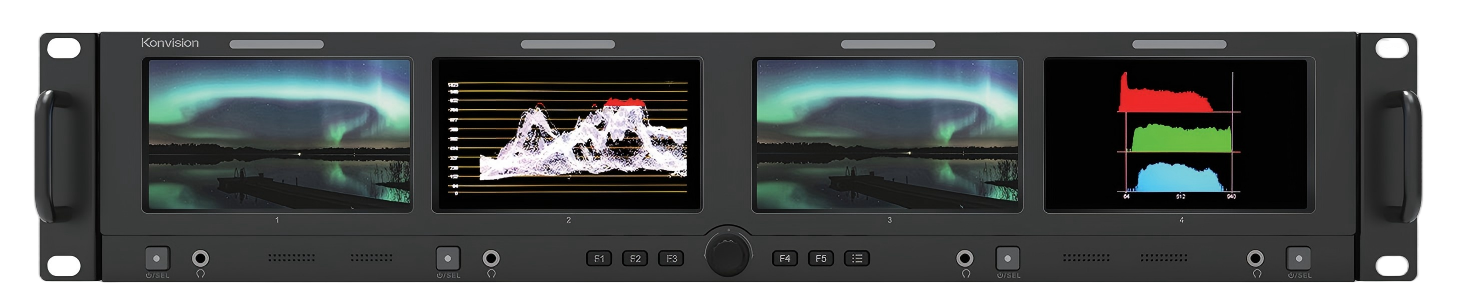

示波器全屏放大显示

一屏实时监看画面确保色彩真实,一屏同步查看分析图表精细调节(每两个屏一组),

五种示波器(波形图/矢量图/直方图/音频相位/音频表)任选其一全屏放大显示,

小界面也有大视界,看得更清,调色才更准。

2×8英寸 4K 12G-SDI 双联机柜式监视器




台台校色,屏屏同色

康维讯的每台监视器、每个屏幕在出厂前都经过严格色彩校正,

采用自主研发四面体插值算法3D LUT色彩校正技术,

搭配主流校色软件(Calman/ColourSpace)以及专业级别探头(色度计K10-A/光度计CR300等)完成校准,

确保台台色彩准确、屏屏色彩一致。


< 符合Rec.709色彩规范,支持BT.709/EBU/DCI-P3 D65/DCI-P3/BT.2020色彩空间 >






更宽广的动态范围

康维讯独家HDR模拟技术,通过对HDR信号进行还原模拟,

准确地显示HDR视频中丰富的亮部、暗部细节,

在显示HDR画面时,统计画面中大于203Nits亮度所占区域的百分比。

2×8英寸 4K 12G-SDI 双联机柜式监视器

*图片以KRM-1002U为例






自定义LUT导入

通过USB端口可以导入并存储3D LUT校色表,

加载后,各个屏幕展现不同的LUT效果,直观比对,无需单屏来回切换。

2×8英寸 4K 12G-SDI 双联机柜式监视器

*图片以KRM-1002U为例







多种伽玛、EOTF 曲线转换

支持Gamma2.0, 2.2, 2.4, 2.6,支持适用于广电行业/数字电影标准的多种EOTF曲线转换。











远程控制

支持TSL 3.1/4.0/5.0协议,通过GPI控制多种功能——

信号输入接口选择、全蓝模式、标记显示、Tally控制、画幅比例等等。









三色TALLY灯

TALLY灯采用醒目的红/绿/黄三种颜色进行提醒,一目了然,清晰指示信号状态。

通过RS422接口,采用TSL或GPI协议可对TALLY灯进行控制或自定义设置。







操作更便捷

更符合操作习惯的按钮编排与快捷键功能设计,让您的工作更加得心应手。

多功能旋钮,对信号的亮度、对比度、音量等进行调整,对菜单系统进行管理设置。


*图片以KRM-1002U为例







专业图像分析功能

具备HDR占比分析、波形图、伪彩色、峰值对焦、斑马纹等专业图像分析功能,

为您展示丰富精准的画面信息,以便于及时作出准确调整。









丰富构图辅助工具

提供宽高比标记、中心标记、安全区域等一系列标记工具辅助构图,

BOX功能用于设置安全框大小、位置、颜色,为传统电视与移动端同时制播带来极大便利。










规格参数

面板
显示尺寸4 x 4.1"
显示像素1280×720
屏显比例16:9
可视角度170°(水平) / 170°(垂直)
点距0.0237×0.0711(mm)
彩色显示16.7M
背光LED
亮度450cd/m²
对比度1000:1


信号输入
信号输出
信号格式
音频输入/输出
其他参数

固件升级
