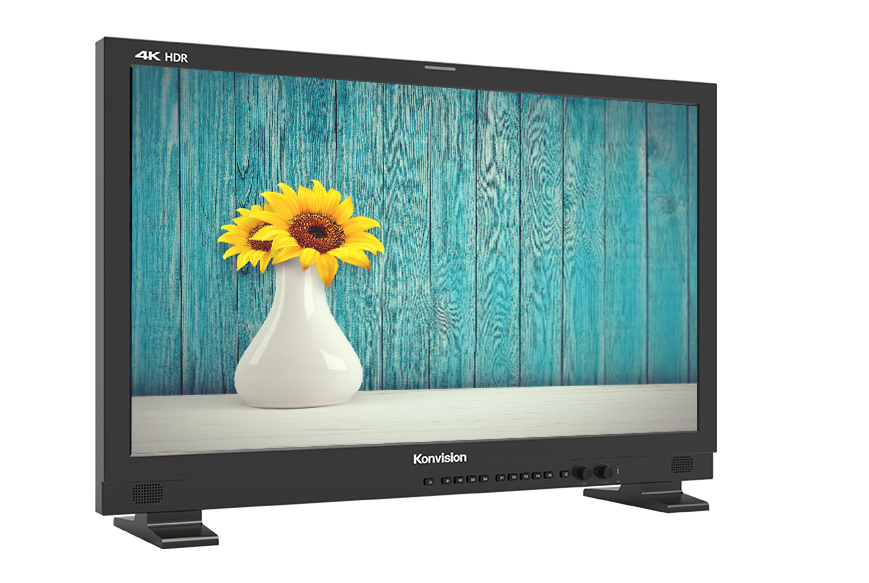

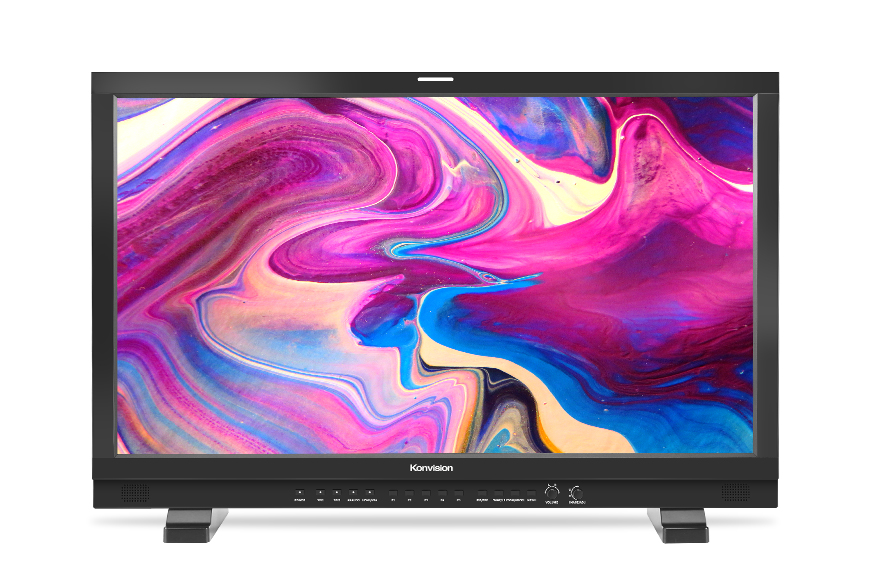

24英寸 12G-SDI 4K HDR监视器
KUM-2410W采用24英寸3840×2160真4K IPS液晶面板,10bit 10.7 亿色,178°H/V全视角,支持 HDR HLG&PQ,2路 12G-SDI 输入环出,同时配置 3G-SDI、HDMI2.0、SFP+光纤模块接口,支持 SD/HD/4K 输入,支持 4K HDR - HD SDR 下变换,内置波形图、矢量图等图像分析工具,适用于影视拍摄、节目制作、现场直播、播总控监看等场景,超高清赋能精品创作。
产品特点
- 178°H/V全视角IPS液晶面板,3840×2160真4K分辨率
- 12Bit视频信号处理,图像零延时显示
- 2路12G-SDI、2路3G-SDI输入环出,支持4K单链路和四链路
- 4×3G SQD和2SI格式最高支持4K60P信号
- 1路SFP+光纤模块接口,支持SDI转换后输入
- 1路HDMI 2.0输入环出,支持SDI/SFP+转换输出
- 3D LUT 色彩校正支持ColourSpace、Calman主流校色软件
- 多种 Gamma 选择:Gamma2.0/2.2/2.4/2.6
- 支持HDR:HLG(1.03/1.11/1.16/1.20/1.27/1.33)、ST2084 PQ/(softroll)
- 支持标准色彩空间:Rec.709/EBU/DCI-P3/DCI-P3 D65/Rec.2020
- VPID读取和Payload ID识别,自动匹配色彩空间和EOTF
- 多种摄影机色彩空间和EOTF对应转换到标准色彩空间
- 支持加载用户自定义3D LUT表(用户1-6),通过SDI输出
- 四画分模式支持SDI/HDMI/SFP+不同分辨率帧率信号同时显示
- 四画分模式各窗口可独立设置色彩空间与EOTF
- 四画分模式下,任一窗口可以快速切换至单画面
- 支持4K信号下转换2K/高清信号,并通过SDI输出
- 支持HDR下转换SDR信号,并通过SDI输出
- 支持HDR占比分析和像素点测量功能,608/708 CC隐藏字幕功能
- 镜像/旋转/局部放大/静帧/全扫描/过扫描/行场延时
- 波形图/矢量图/直方图/音频表/音频相位图
- 伪彩色/斑马纹/辅助聚焦/全蓝&黑白模式/暗部&亮部细节查看
- 宽高比/中心/安全区域等标记功能,支持BOX遮幅控制调节
- 每路SDI解嵌16通道音频,任选2通道输出,支持4.1通道音频
- VITC1/2、LTC时间码,静态和动态UMD/IMD显示,三色Tally灯
- 10种场景预设快速调用,5个快捷键方便操作,支持自定义
- GPI远程控制开启Tally、辅助功能、场景预设等
- 铝合金机壳,配置扬声器、耳机插孔,支持音量调节
功能描述
全视角、超高清IPS液晶面板,真4K分辨率
采用 IPS 液晶面板,具有 178°H/V 全视角、色彩高还原、响应速度快等特点,支持3840×2160真4K超高清分辨率,像素精度是全高清的4倍,画面质感更细腻。
2路12G-SDI输入环出,4K超高清监看
配备2路12G-SDI、2路3G-SDI、HDMI、SFP+ 光纤模块信号接口,支持 4×3G-SDI 四链路或 1×12G-SDI 单链路 4K 输入。
四链路输入支持 SQD 和 2SI 格式
4K/8K 2 Sample Interleave (2SI) 模式:基于像素进行分割
4K/8K Square Division (SQD) 模式:基于象限进行分割
运动自适应隔行转逐行
先进的信号处理技术和独有的视频处理引擎一运动自适应隔行转逐行,实现快动作画面优异的快速响应性能,通过精准的算法解决运动画面的模糊和锯齿问题,使图像更加清晰流畅,满足更高图像要求的各种应用和场景,例如体育直播、摄像机移摇和字幕滚动等。
3D-LUT 色彩校正技术,支持ColourSpace&Calman
每一台康维讯监视器在出厂前均经过严格的色彩校正,自主研发四面 体插值算法 3D LUT 色彩校正技术,支持 Calman 和 ColourSpace 两 大主流校色软件,采用专业级别探头(色度计 K10-A/CR-100 等)完成色 彩校准。
多种HDR/色彩空间可选,Payload ID智能识别
支持高动态范围(HDR)监看,提供标准HDR EOTF,内置多种标准色彩空间以及Gamma,同时支持VPID读取显示和Payload ID智能识别,自动匹配色彩空间和EOTF。
多种摄影机 Log 曲线对应转换到标准色彩空间
内置多种主流品牌摄像机 Log 曲线,实现摄影机色彩空间和 EOTF 对 应转换至标准色彩空间和 EOTF,以便在监视器上查看和编辑。
自定义3D LUT导入&输出
用户通过USB端口/网口加载并储存8个自定义3D LUT表,同时可以设置将自定义LUT随画面输出,有效简化DIT和后期制作等工作的调色过程。
四画分支持混合格式监看
四画分模式支持同时接入四路不同信号源,并且支持SDI/HDMI/SFP+混合分辨率帧率信号同屏显示,各个画分窗口独立设置色彩空间和EOTF、单独显示HDR波形图,以及可分别调节至不同的显示亮度,在有限空间里实现整个系统集中监看。
4K HDR- HD SDR下变换功能
配置4K HDR- HD SDR转换器功能,通过单链路SDI实现4K-HD下变换、HDR-SDR转换,支持CMG LUTs、NBCU LUTs制作标准,满足4K HDR和高清SDR高质量同播制作需求。
HDR占比分析,符合央视HDR视频制作规范
统计并显示 HDR 参考白(>203nits)、HDR 映射白(>260nits)在整体 画面的占比情况,超出《实施指南》* 参考数值则给予预警提示,确保超高 清视频符合中央广播电视总台 HDR 视频制作规范。
*《4K 超高清和高清兼容制作及频道同播实施指南 (2024 版 )》指出:后期制作应使用 HDR 映 射白电平进行视频信号亮度的调整,以确保节目内各镜头间以及节目与节目衔接间,视频信号 HDR 参考白基准亮度为 203nits,超出部分被认为是 HDR 高光,HDR 高光占比不宜超过整体画 面的 25%。
专业图像分析工具
丰富构图辅助工具
设有中心标记、宽高比标记等功能,提供多种标准标记尺寸并允许自 定义,可同步设置安全范围,同时支持 BOX 遮幅控制调节。
规格参数
显示尺寸 | 24" |
显示像素 | 3840×2160 |
屏显比例 | 16:9 |
可视角度 | 178°(水平) / 178°(垂直) |
彩色显示 | 1.07B |
背光 | LED |
亮度 | 540 cd/m² |
对比度 | 1200:1 |
